1、材料： PVC管、不锈钢板、砂浆、细石混凝土、粘结剂、油漆。

        2、工具：钢卷尺、墨斗、线绳、钢锯、切割机。

        3、工序：形式确定（不锈钢 或PVC等） → 弹线定位 → 导流槽安装 → 粉色刷漆

        4、工艺方法：

        基础导流槽可做成Φ50～80PVC圆弧形或不锈钢梯形。

        PVC圆弧形导流槽宜沿基础根部四周设置，不锈钢导流槽离基础根部尺寸为100～150mm。PVC圆弧形导流槽设置应在混凝土地面施工时设备基础根部留出100~150mm宽度，细石混凝土垫层找坡，PVC管根据坡度埋设，用砂浆粘结，边缘整齐，排水通畅。

        不锈钢导流槽设置，混凝土地面施工时应在距基础根部100～150mm处留80mm宽70mm深混凝土槽，不锈钢导流槽加工深度应根据排水坡度要求加工，宜为50～70mm，用粘结剂粘结固定，相邻基础间可考虑共用。

成排设备基础周边导流槽中心距设备基础距离、形式、坡度应一致，转角处45°拼接。

        导流槽边缘与地面应交接平整严密槽内刷黄色或者其他色油漆。

        5、控制要点： 粘结牢固、排水坡度、形状。

        6、质量要求：导流槽固定牢固、坡度明显、边缘清晰、顺直。

        7、做法详图：

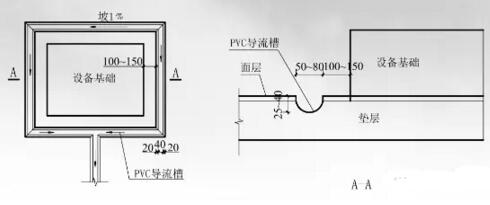

PVC导流槽做法

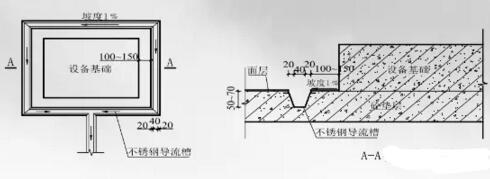

不锈钢导流槽做法

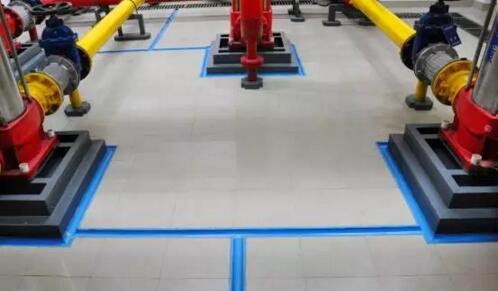

导流槽实例图
