广一水泵并联性能曲线

        两台或两台以上的泵向同一压力管道输送流体时的运行方式称为并联运行。并联运行的目的是为了增加流体的流量,适用于流量变化较大,采用一台大型泵的运行经济性差的场合。同时广一水泵并联运行时可以有备用泵,来保证系统运行的安全可靠性。
        广一水泵并联运行工况的工作点,由并联运行的总性能曲线和总的管道特性曲线的交点来确定。并联运行的总性能曲线,是根据并联运行时工作扬程相等,流量相加的原则,在同一坐标扬程下,将每台泵性能曲线上相应的横坐标流量相加绘制而成的,见图所示。相加的原则,在同一坐标扬程下,将每台泵性能曲线上相应的横坐标流量相加绘制而成的,见图1所示:

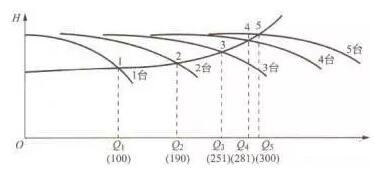

广一水泵并联特性曲线
图1  广一水泵并联特性曲线
        由图1可以看出,随着广一水泵并联台数的增加,同一管路特性曲线时其管路的流量并没有成相应倍数增加。以2台泵并联为例:
        1、两台泵并联运行时扬程相同,且一定大于单台泵运行时的扬程。
        2、两台并联运行的总输出流量为两台单泵输出流量之和,每台泵的流量一定小于单泵运行时的流量。因此并联运行时的总流量,不能达到两台单泵的流量和。
        3、管网阻力曲线越陡,泵的性能曲线越平坦,并联后的每台泵的流量同单泵运行时的流量比较就越小,并联工作的效果越差。
        4、并联运行适合于性能曲线较陡,以及管网阻力曲线较平坦的场合。
