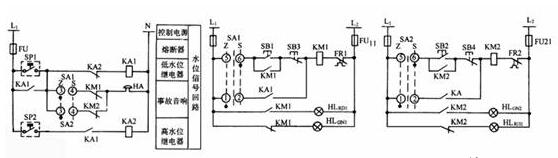

广一水泵以下采用电接点压力表构成的备用泵不自动投入的线路。

　　1号为工作泵，2号为备用泵。

　　SAl至“Z”位，SA2至“S”位，合总闸↑→HLGN1↑、HLGN2↑。

1、低水压开泵

　　当水位处于低水位时，

　　SPl↑→KAl↑→KMl↑→自锁，M1启动运转，HLGN1↓、HLRD1↑

2、高水压停泵

　　当水箱水位升至高水位时

　　SP2↑→KA2↑→KAl↓→KMl↓→M1↓→HLGN1↑、HLRD1↓

3、故障时备用泵手动启动

　　M2运行

　　当KMl故障，HA↑→SB2↑→KM2↑　HLGN2↓、HLRD2↑

　　当水位上升到高水位时，压力表指向SP2，按下停止按钮SB4，KM2失电释放，M2停止。
