广一水泵管路及其附件的配套是抽水装置设计的一个组成部分。在广一水泵的选型配套中，根据水泵站站址的地形，地质条件，广一水泵型号以及进、出水池，泵房结构等具体条件进行管路及其附件的配套设计。



一、管路配套

        抽水装置管路配套设计包括进水管和出水管两部分。进水管路应具有高度的密封性和足够的刚度和强度，并要求水头损失小。管路常采用胶管、钢管或铸铁管。小功率水泵还可采用硬塑料管。胶管价格高、磨损大、寿命短，仅用于临时性的抽水装置。钢管常用于水煤气管和对焊钢管等。150mm以下的小口径用水煤气管，200mm以上时可用对焊钢管。均有系列化的标准管径供选用。

        为了减少水头损失，提高广一水泵安装高程，进水管路要求长度短，其管径一般要比水泵进口直径大一级以上。管中流速可在1.5~2.0m/s间选择。这样，即可减少水头损失，改善广一水泵汽蚀性能，又可减少泵房挖深，且管路投资增加不大。管路附件应严格选用。

        进水管路在负压状态下工作时，应满足稳定要求，若采用钢管时，管壁厚度应大于Do/130（Do为进水管内径）。

        管路的接头处，要求不漏气、不存气。因此，进水管路的水平段顶端不能高于水泵进口顶端，当进水管径大于广一水泵进口直径时，必须用偏心渐缩管连接（见图1）。

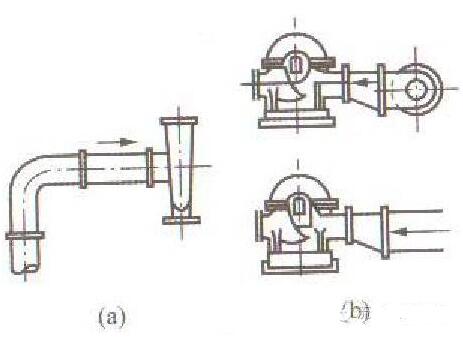

图1  进水管水平段的布置

（a）进水管与水泵进口直径一致；（b）进水管直径大于水泵进口直径





二、管路附件配套

        管路附件常用的有滤网，底阀，闸阀，逆止阀或拍门（见图2），弯管、渐变接管，水击防护器，真空抽气装置和真空表、压力表。

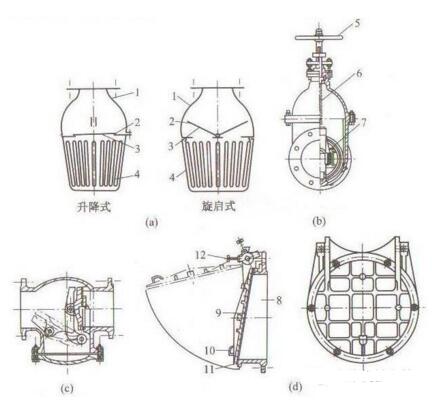

图2  管路附件

（a）底阀；（b）闸阀；（c）逆止阀；（d）拍门

1-阀体；2-密封圈；3-阀圈；4-滤网；5-转盘；6-转轴；7-阀门；8-短管；9-盖板；10-开启柄；11-橡胶垫；12-调节螺丝
