我国水泵泵机械行业标准JB／T7369-1994《机械密封端面平面度检验方法》规定了机械密封端面平面度的检验装置、检验程序、平面度测定值的判读等内容，它适用于采用单色光源的光学法检验机械密封环端面平面度。


1、检验装置

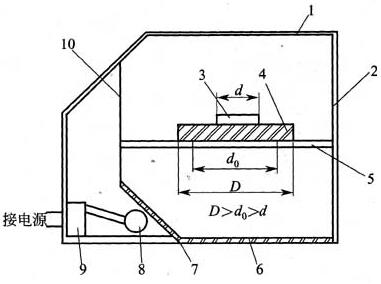

    推荐使用的检验装置结构如图1所示。光源应为单色光源，检验用光学平晶应为一级精度(其平面度应在0.02～0.10μm之间)，光学平晶的直径应大于被检密封环端面的外径。装置放置在干燥、洁净、避免振动干扰的工作间内。装置要有一定的保护元件，避免光束直接照射到观察者的皮肤或眼睛。如果采用反光镜观察，应保证反光镜没有变形和失真。

图1  广一水泵械密封端面平面度检验装置
1-箱体；2-活动门；3-密封环；4-光学平晶；5-带孔活动板；6-玻璃镜；7-毛玻璃；8-钠光灯管；9-稳压元件；l0-隔光板

2、检验程序

    检验时，环境温度应控制在(20±5)℃。打开平面度检测仪的电源开关，预热至灯管充分发光。清除被检密封环端面和光学平晶表面上的纤维、颗粒、油渍、水汽等污物，且使密封环端面和光学平晶表面不受损伤。将被检密封环轻轻放置在光学平晶上(或将平晶轻轻放置在密封环上)，使密封环端面和光学平晶紧密接触，判读光谱带数时不应使其受到附加外力的作用。通过镜面观察密封端面的干涉图形(或透过光学平晶观察密封端面上的干涉图形)，判读干涉光谱带。



3、平面度测定值的判读

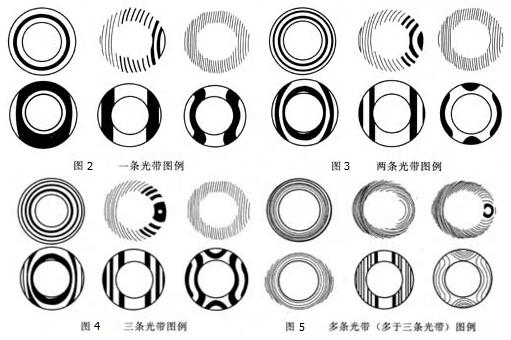

    平面度测定值的判读按图2至图6的规定。对于未包含的图形，判读者应在正确理解光干涉原理的基础上，参照图例进行判读。

    确定球形凸面和球形凹面时应由上向下移动眼睛观察干涉图，若干涉光谱带向圆心移动，则为球形凹面；若干涉光谱带向外径移动，则为球形凸面。

    将平晶放在密封环上，用手指轻轻地在平晶外边上加压，若干涉光谱带围着手指弯曲，则为球形凸面；若干涉光谱带向手指外弯曲，则为球形凹面。

    平面度测定值的计算公式为

       △=0.4 Nλ    (5-33)

式中  △-平面度的测定值，μm；

       N-干涉光谱带数；

       λ-单色光波波长，μm。
