往复泵因为构造与作业特色必定发生流量和压力的脉动,然后降低了泵的吸人功能、缩短泵和管路的使用寿命,特别是在排出管路的管径较小、管路较长、体系中没有足够大的背压时,也许因惯性水头过大而冲开泵阀形成实践流量大于理论流量的“过流量景象”。因此,
广一水泵厂为了改善往复泵的作业条件,尽也许削减不稳定景象对往复泵作业的影响,一般采用在泵上设备空气室的方法来削减流量和压力的脉动。
空气室应尽也许安装在接近泵的进出口管路处或液力端上,装在接近进口的称吸人空气室,装在出口的称为排出空气室。
空气室分为常压式和预压式两种,常压空气室是在密闭容器中充常压空气,预压空气室是在密闭容器中加-弹性元件(如橡胶囊),其内充有压缩空气。

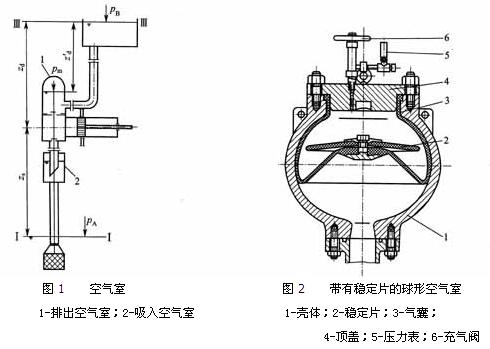

①排出空气室 如图1所示,空气室内有-定体积的气体,当往复泵的瞬时流量大于均匀流量时,排出管路内的阻力添加,泵内压力上升,空气室内的气体被压缩,然后贮存了-有些液体,这就削减了在排出管路中的流量。相同,当泵的瞬时流量小于均匀流量时,管路内的阻力也相应削减,泵内压力降低,这时空气室内气体就胀大,把贮存的一有些液体排到管路中去,添加了管路中的流量,然后削减了管路中流量和压力的脉动。因此,广一水泵厂在全部作业过程中尽管活塞排出的流量按正弦规则改变,但是在空气室的效果下排出管路中的流量仍较均匀。从广一水泵厂上述分析可知,在作业过程中空气室中气体的体积是改变的,因而,压力也是改变的,管路中的流量不也许是绝对均匀.如果把排出空气室做得足够大,则空气室中气体体积的改变就相对削减,可使流量脉动或压力脉动降低到答应的规模以内。
最早选用的空气室是立式厚壁圆筒,在作业前容器中充以常压空气,在泵作业时,空气室内液面随液缸体内的压力改变而改变,这么能够削减排出管路中流量的脉动。可是这种构造体积巨大,而且被紧缩了的空气容积过小,如在1 0MPa时,紧缩空气的容积只占空气室容积的1%。此外,因为液体与空气室内的气体直接相触摸,气体在高压下易溶于液体中而被不断带出,在接连作业时,空气室中气体的量会逐步削减,甚至会失掉空气室的效果,为了减小空气室的体积,进步其作业效能和可靠性,这些年遍及选用隔阂式预压空气室。
选用预压空气室后,因为空气室中N A--定压力的气体,然后就能够削减进出空气室的液体量,预压空气室中-般充空气,但关于易燃、易爆的液体应充惰性气体。因而,在相同作业条件下能够减小空气室的容积、减轻分量。现在运用较多的有两种方式。
a.球形空气室 如图2所示,它由壳体1、安稳片2、气囊3、顶盖4、压力表5、充气阀6等首要零件构成。壳体下部与排出管路相连,上部经过充气阀充气,压力表指示气囊中的压力,作业时跟着排出压力的改变,气囊上下移动,起到减小排出管路中流量脉动的效果。
这种空气室的构造简略、外形尺寸小、缓冲量较大、查看和更换便利,但因为气囊变形,简略发生疲惫损坏,所以对其资料及制造技术的请求较高,这种球形空气室的构造在石油矿场得到广泛运用。

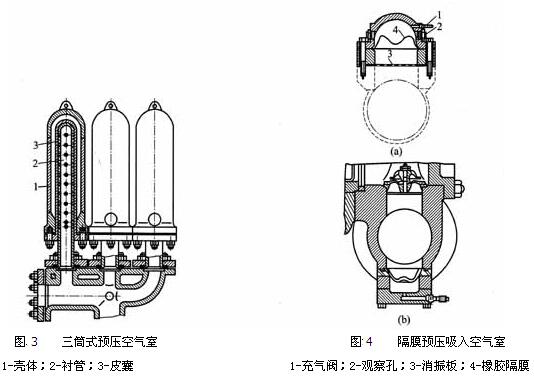

b.筒式预压空气室 因为球形空气室气囊的资料简略因变形而发生疲惫损坏,寿数较短,所以在石油矿场的钻井泵上选用多筒式预压空气室,当某-个空气室失效时,别的空气室仍可持续起效果。图3所示为三筒式预压空气室,每个空气室的壳体1内装有带孔衬管2,外面套上皮郛3,在壳体与皮郛间充入紧缩气体。当泵作业时液体经衬管诸孔将皮郛胀开,使空气室内的空气进-步紧缩,而停泵时气体压力把皮郛与衬管间的液体排出,皮郛收缩到衬管外壁上。这种空气室的构造简略,当某个空气室失效时别的空气室仍可持续运用。可是在拆卸时需求提出较重的外壳,且皮郛简略被挤入衬管的小孔中。
②吸入空气室 为了削减在吸人过程中因为惯性水头所形成的活塞表面的压力降低,在吸人管路上靠近泵的进口处装置空气室,如图1所示,空气室把吸入管路分红两段,空气室前的-段较低,而从空气室到泵进口的-段较短。在吸入过程中,跟着流量添加,吸人管路中的阻力也添加,这时液缸体内的真空值也随之增大,当空气室中的真空值低于液缸体中的真空值时,也即空气室的压力高于液缸体中的压力时,空气室中的气体胀大,把空气室中的-有些液体排到液缸体中,然后减小了吸人管路中的流量。
当泵的吸人量削减时或者在排出过程时,因为空气室中的真空值增大,在这-真空值的效果下,液体沿吸人管路进入空气室中。
空气室在储存和排出液体的过程中,气体的体积要发生改变,空气室中的真空值也跟着发生改变,吸入管路中的流量也不会肯定均匀。把吸入空气室做得足够大时,空气室中气体体积的改变相对减小,真空值的改变也能够减小,使吸入管路中液体的活动趋于均匀。
最简单的吸人空气室是一个空筒或空腔,里边是常压气体、。若水泵的吸入选用天然灌注的情况时,由于空气室内具有较高的压力,空气室的-部分容积被液体所占有,气体所占的容积削减,这么若选用
广一水泵厂上述常压吸入空气室就往往不能有效地起到缓冲作用,这种情况可选用预压吸人空气室,如图4所示,在水泵作业之前先从充气阀1充人气体,通过观察孔能够看到橡胶隔阂4的作业情况,消振板3由树脂做成,板上有很多小孔,为了使构造紧凑能够把空气室直接装在水泵体下面。此外,还有用带有绷簧的隔阂式预压吸入空气室。
