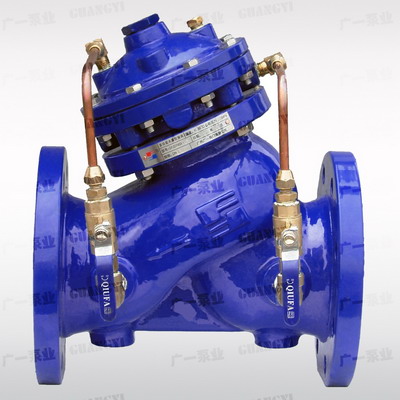

多功能水泵控制阀安装在高层建筑给水系统以及其它给水系统的水泵出口管道上。防止质倒流,防止水锤及水击现象的产生。兼具电动阀。逆止阀和水锤消除器三种功能。可有效地提高供水系统的安全可靠性。
特点:
1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭。阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计,压力损失小,流量大,且体积小,重量轻。
主要技术参数:
1、公称压力:1OMPa、16MPa、25MPa
2、最低动作压力:≥004MPa
3、缓闭时间:3~60s(可调)
4、适用介质:水
5、介质温度:0~80℃
多功能水力控制阀产品概述
多功能水泵控制阀分隔膜式、活塞式两大类,采用双室驱动装置,Y型结构。每类产品中都由一个主阀及导阀、配管、管件等组件组成。根据使用目的、功能及场所的不同,只需通过改变导阀及配件的安装管路,形成一个完整的控制系统,就可以得到性能要求不同的各种阀门。
多功能水泵控制阀能够调控开启、关闭速度,在系统运行中能起到逆止、消水锤、保护水泵、电机、管路的作用。
多功能水泵控制阀的技术标准与优势
众所周知,多功能水泵控制阀是新型水力控制阀门的一种,一阀是完全可以代替电动蝶阀、止回阀、水锤消除器这三种装置的。而且它能自动实现开泵的时候的缓开,停泵的时候的速、缓闭,是不需要任何电气控制和其它动力、人力,也不需要油压装置的。其中,多功能水泵控制阀的技术标准有以下几点:
1、在给水多功能水泵控制阀站中,为了让离心泵能够轻载启动,一般是首先关掉多功能水泵控制阀的出口阀门,然后再启动水泵机组,当它的转速达到额定转速后,然后再慢慢的打开出口阀门;
2、为了避免系统中的介质出现倒流的现象,还一定要在多功能水泵控制阀的出口进行安装止回阀;
3、正因为普通的旋启式止回阀的瞬时关闭,会经常发生危及到多功能水泵控制阀系统的水锤事故,因此,必须要设置出有效的水锤消除装置。
现在,采用比较多的是电动蝶阀的配套微阻缓闭止回阀,进行实现以上标准的,但是在实际生活使用中,电动蝶阀经常出现关闭不严、电机烧坏、齿轮减速传动机构损坏等故障:微阻缓闭止回阀的适应范围窄,是不能适应流量、压力比较大的变化,而且它的调节针阀容易阻塞,造成阻尼器不能动作等故障,影响了正常安全的供水。
多功能水泵控制阀具有以下几个优势
(1)不需要操作控制,利用多功能水泵控制阀的启、停的时候,阀门的前后的水压差当作控制动力,拥有随着多功能水泵控制阀的启、闭而自动启闭的功能。
(2)阀门的启、闭动作过程中,是能够有效地由于避免水锤压力波升高而导致事故的产生。根据现场使用的情况的调查与实测,停泵水锤的压力峰值都在下作压力的1.3倍以内。
(3)不需要现场调试,适用工况的范围比较广泛。
(4)基木不需要检修。因为一阀可以代替二阀,检修工作量就会大大的减少。
(5)阻力损失比较小。采用的是流线型、宽阀体的设计,阻力报失比国外同类产品降低了50%以上,比如DN200产品在v=2m/s的经济流速工况的时候,多功能水泵控制阀的报失是0.7m,而国外同类产品是1.5m。
多功能水泵控制阀的外在因素
之前
广一水泵小编告诉大家关于多功能水泵控制阀的启闭、控制、工作原理、改变装置等特性的介绍,这些都是内在因素,但是当遇到外在因素的影响,比如意外突然停泵了,那么多功能水泵控制阀是不是还能继续工作?还是突然不能工作?
那么什么是意外突然停泵的现象?其实,意外突然停泵通常是指供电网络出现故障或者是强雷电保护性出现了跳闸等停泵的现象,这类停泵的概率是不到停泵次数的1%的,但是由于因此而产生的水锤现象对管网以及供水机组是具有破坏性的作用的,是要起到重视的。
