当
潜水电泵自带电缆线长度不能满足用户安装需求时,需外接电缆线接线应由专职电工操作。电缆线横截面积由安装长度、电机功率及起动方式确定.电机电缆线与外接电缆接头要求可靠密封、绝缘。并要有一定强度。接头工艺简要如下:

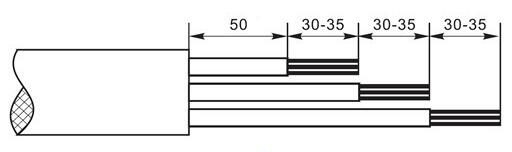

1、将潜水泵上的电缆按下图所示,将铜芯剥出约30—35mm长。用砂布将铜丝擦干净,发亮为宜,同样将外接三芯电缆的铜丝剥出30—35mm,用砂布擦干净。

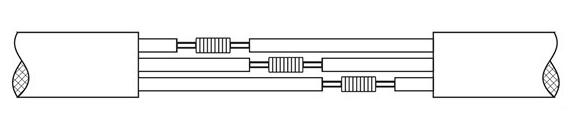

2、按下图所示,将三芯电缆与外接电缆剥出的铜丝部分对插起来。然后用一根细铜丝按图示样绑扎紧。剩余部分剪去,用剪刀按平,不扎手为宜。三根同样绑法。
3、准备一个小铁盒或小铁锅(能蘸住三个线头即可)。将焊锡放入锅内放在火上加热,直到焊锡化开。将三个线头涂上适量的焊油.迅速放入锅内焊牢,要求焊头表面光滑,无毛刺及假焊现象。如果没有焊牢或不光滑,应重新焊接。直到达到要求为止。

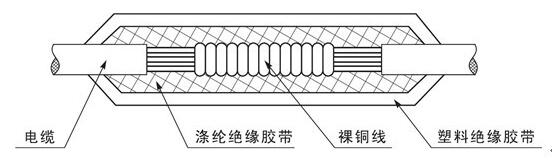

4、按下图所示。用涤纶绝缘胶带包扎时一定要压住第一圈的一半。(半叠式包扎法)包扎8—12层,包好后。再用塑料胶带包两层以作强度保护。

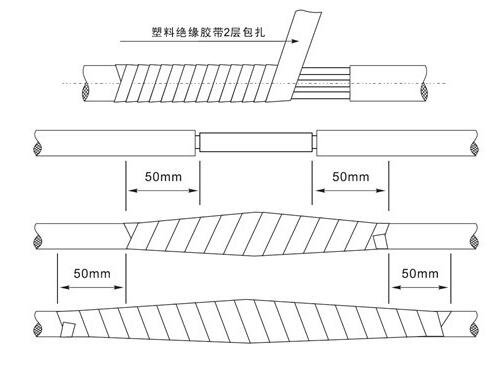

5、按下图所示。用塑料胶带把三跟线包在一起,包扎两层,第一层超过每根导线绝缘层末端50mm以上。第二层超过第一层末端50mm以上。须紧密缠绕。尽可能排除空气空间。
6、包扎好后取一盆凉水将包扎好的线头安全浸泡在水中,12小时后,用500V兆欧表测量绝缘不能低于50兆欧,否则应重新包扎直到达到要求为止。
7、潜水电泵的接地线也须按潜水电缆接线工艺要求包扎。
