水泵高压高压条件下的机械密封结构

    水泵在高压条件下,可能因为密封端面比压值过大,而致使端面间液膜损坏,导致发热,造成异常磨损。高压还可能使冲突副环发作变形或破裂。
    因而,设计高压用机械密封,应着重从构造设计和资料方面思考怎么操控合理的端面比压,以防止密封的变形。
    尽管高压机械密封必定选用平衡型构造,思考到密封的可靠性,平衡系数值不能过。
小。尤其是在高压、高速或介质润滑性差、端面比压请求低的场合,单靠一组平衡型构造是难以满足请求的,此时,可选用多端面或受控膜机械密封。对密封请求高的可选用多端面密封,答应走漏量较大的用受控膜型密封。

    离心泵冲突副尽可能挑选强度和刚度高的资料,如硬质合金、陶瓷(填充金属)等。并且在构造形状、支承方法上做到受力状况合理,防止端面变形和应力会集。
水泵高压高压条件下的机械密封结构

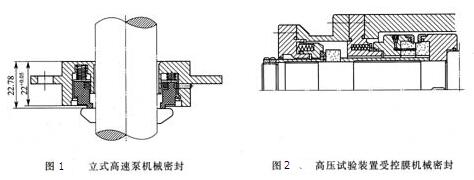

    图2为高压试验装置的受控膜机械密封,水压15.3 MPa,转速1440 r/min,轴径、225 mm。选用组合式密封构造,榜首级为凹槽式主动加压流体静压密封,动环资料为WC+Ni,静环资料为CrC+TiC,水压经榜首级密封降至0.35 MPa。第二级为流体动压密封,动环资料为浸酚醛树脂高强度石墨,端面宽度1 5 mm,开4个R6半圆形动压槽,静环为WC+Ni。第二级密封选用平衡型构造。发作偶尔事故时有短期接受高压的才能,但走漏量较大。
