广一泵业浅析旋涡泵水力特性

1、特性曲线
    旋涡泵的特性曲线如图1所示。图中,qv-H曲线为稍向内凹的陡降曲线,表明旋涡泵的流量变化时扬程变化很大,当流量为零时也许呈现很高的排出压力,因而,在运用中应力求坚持流量稳定,防止泵的压力动摇,并应配置安全阀等压力保护措施。
    旋涡泵的qv-p曲线,表明旋涡泵流量越小,功率越大,当流量接近零时功率最大,故旋涡泵不能在远低于额外流量的工况下运转,并应在排出阀全开的状态下发动,以防止电动机过载(离心泵与其相反,操作时应特别注意)。

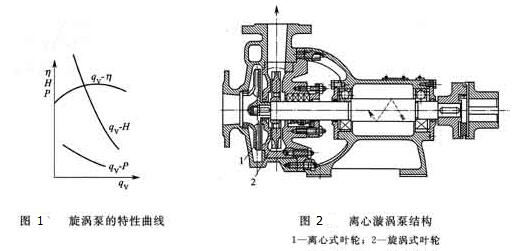

旋涡泵特性曲线图和离心旋涡泵结构
2、吸入功能
    闭式旋涡化工泵的叶轮为径向叶片,进口处液体的活动方向不能与之习惯,液体流经泵进口后的动压降较大,故泵吸人功能较差。为改进旋涡泵的吸人功能,又能坚持其扬程较高的特点,可使用离心旋涡泵,如图2所示。液体由轴向进入离心叶轮,减小了吸人压力丢失。通常在扬程超越100 m时应选用离心旋涡泵,以防止汽蚀。离心旋涡泵中,离心泵的扬程通常为离心旋涡泵总扬程的1/5。
3、调理功能
    旋涡泵的调理功能较差,在操作中因为g弋i—H曲线陡降又内凹,不宜使用改动排出管路的特性进行调理,故只能使用旁路调理。在改动泵自身参数的调理方法中,旋涡泵只能使用改动转速调理功能,但旋涡泵的功率都不大(通常小于等于20 kW),使用可调原动机将添加泵设备及泵操作的复杂性,并增大出资,故也很少使用。实际出产中通常只使用旁路调理。
4、类似性能
    旋涡泵属叶片式离心泵,在比转速一样的条件下,相同存在着类似联系。也可通过类似换算进行泵的规划核算,且相同是最有用、可靠的规划核算方法,但对旋涡泵只能用于规划新泵。
5、运转与保护
    旋涡泵的平时运转及保护与离心泵类同,但因为它的流量减少时耗费的功率添加很快,所以不能像离心泵那样在出口管路上直接装置阀门来调理流量,而必须在泵出口管路上装置一个旁路阀,使用旁路阀的开度来操控流量。
