关于离心泵的型号编制方法介绍

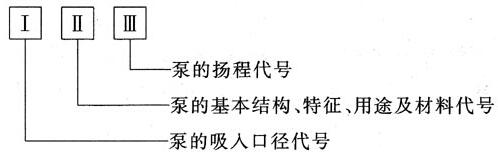

我国泵类产品型号编制通常由三个单元构成:
我国泵类产品型号编制通常由三个单元构成
    离心泵型号中的第一单元通常是以mm表明的吸入口直径。但大多数老产品用“英寸”表明,即以mm表明的吸进口直径被25除后的整数值。第二单元是以汉语拼音字母的字首表明的泵的根本构造、特征、用处及资料等,如表1所示。第三单元通常用数字表明泵的参数,这些数字对过去的大多数老产品是表明该泵比转速被1 0除的整数值。而目前表明以m水柱为单位的泵的扬程及级数。有时泵的型号尾部后还带有字母A或B,这是泵的变型产品象征,表明在泵中装的是切开过的叶轮。
表1  离心泵方式和汉语拼音字母对照
离心泵形式和汉语拼音字母对照
B、BA
S、Sh
D、DA
DK
DG
N、NL
R
L
CL
Y
F
P
单级单吸悬臂水泵
单级双吸水泵
多级分段水泵
多级中开式水泵
锅炉给水泵
冷凝水泵
热水循环泵
立式浸没式水泵
船用离心泵
离心式油泵
耐腐蚀泵
杂质泵
现将型号表明办法举例如下。
    ①2B31A,这是老产品,表明吸进口直径为50 mm(流量为1 2.5 m3/h),扬程为31 m水柱,同型号叶轮外径经首次切开的单级单吸悬臂式离心清水泵。
    ②200D-43×9,表明吸进口直径为200 mm,单级扬程为43 m水柱,总扬程为43×9-387 m水柱,9级分段式多级离心水泵。

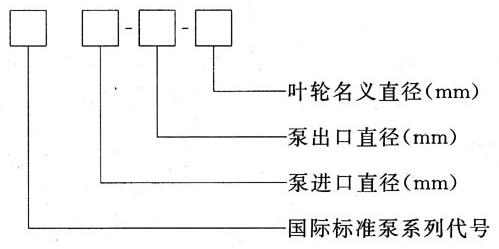

    近年我国泵行业选用国际标准IS0 2858-1975(E)的有关符号,额外性能参数和系列尺度,设计制作了新型号泵。其型号意义如下:
新型号泵标准
型号表明示例:
    ①IS80-65-160,表明单级单吸悬臂式清水离心泵,泵吸人员直径为80mm,排出口直径为65 mm,叶轮名义直径为160 mm。
    ②IH50-32-160,表明单级单吸悬臂式化工离心泵,泵吸进口直径为50mm,排出口直径为32 mm,叶轮名义直径为160 mm。
