广一离心泵工作的能量损失计算

1、能量丢失
    ①水力丢失  水力丢失主要是液体在叶轮和泵体的流道内活动时的冲击、冲突、涡流和脱流导致的能量丢失,这些能量丢失的数值与雷诺数和流道外表的粗糙度有关,并基本上与液体流速的平方成正比。
    ②容积丢失  容积丢失主要是因为广一离心泵的内走漏,如密封环空隙、轴向力平衡装置的空隙,以及与泵低压区或进口的连通管导致的液体由高压区向低压区的回流等,使得泵的实践流量小于其理论流量,两流量的差值即为泵的容积丢失。
    ③机械丢失  机械丢失包括:泵的轴封和轴承部位的冲突效率丢失和叶轮在液体中旋转时,叶轮外表与液体的冲突导致的圆盘冲突丢失。

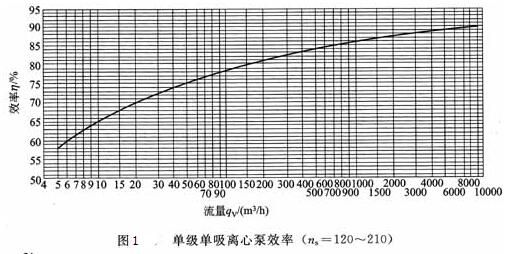

单级单吸离心泵效率图
2、效率
    广一离心泵的效率η等于有用效率P和轴效率Pe之比,即
   η=P/Pe
    广一离心泵的效率和广一离心泵的比转速有关,还和泵的流量、构造形式有关。单级单吸离心泵运送常温清水、比转速规s=120~210时,其效率值可根据流量由图1查得。当ns<120或ns>210时,单级单吸离心泵的效率值,为由图1查得的效率值与因比转速孢s不一样而导致的效率修正值之和。当ns=120~120时,效率修正值由图2(a)查得;当ns=210~300时,效率修正值由图2(b)查得。

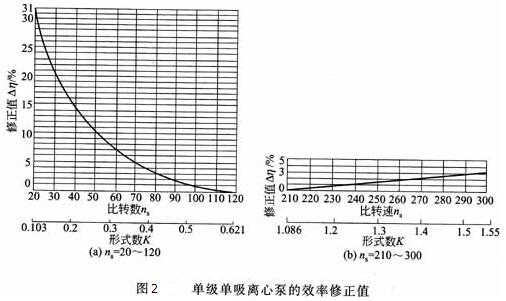

单级单吸离心泵的效率修整值
