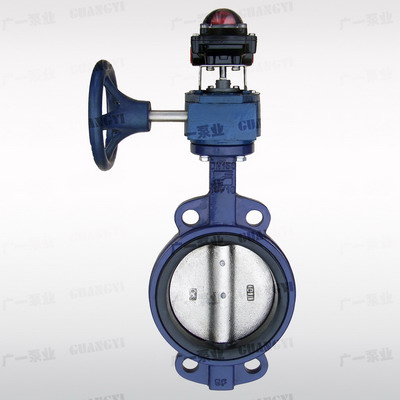

GYXFDF371X-10、16(Q)对夹式信号蝶阀
产品简介
① GYXFDF371X型消防信号蝶阀，适用于对管路系统中阀门的启、闭状态有远距离监视要求的场合，尤其适用消防自动喷水灭火供水管路系统；
② 制造及验收符合GB5135-2003（《自动喷水灭火系统通用阀门》）；
③ 结构长度符合GB12221-89标准中对夹式蝶阀短系列规定（符合AP1609标准的规定）；
④ 配合法兰尺寸符合GB4216\GB/T9113.1-2000等标准；
⑤ 顶法兰符合ISO5211标准。
设计原理及电气特征
本产品的设计原理是：在蝶阀蜗杆蜗轮装置顶部附加一个电气信号装置（限位开关盒），通过该装置将阀门的机械动作转换成电信号。接通阀门的“开”或“关”信号灯，实现对阀门启闭状态的远距离监视。为确保阀门长期工作的可靠性，关键电气信号装置选用进口APL-210型“限位开关”，该装置符合UL、CSA、SWMCO、VDE等标准，防护级别IP60或IP67（完全防尘或防溅水保护）。
电源参数如下：
直流：0.6A125V DC
交流：16A250V AC
