执行标准
制造及验收标准按GB5135.6-2003（《自动喷水灭火系统 通用阀门》）
法兰连接标准按GB/T9113、GB4216
结构长度标准按GB12221—89基本系列14

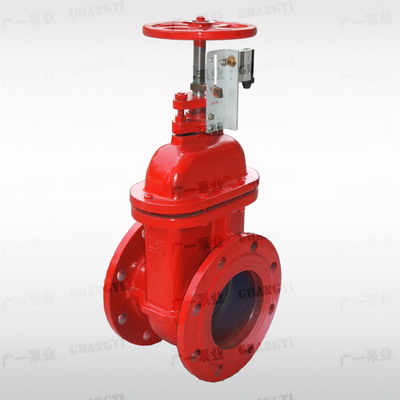

产品简介
该型信号闸阀适用于对管路系统中阀门的启、闭状态有远距离监视要求的场合，尤其适用于消防、自动喷水灭火供水管路系统，确保管路畅通无阻，及时扑灭火灾。
设计原理
闸阀在出厂时一般处于关闭状态，实际上往往使用于开启状态，特别是在消防供水系统中，阀门必须确认无误地处在全开状态。但在日常中往往由于使用不当或关闭检修后忘却重新开启阀门，或者只部分开启阀门，由此疏忽而留下隐患。本产品装置的设计，完全可以杜绝此类情况发生的可能。只要阀门未打开或未完全打开，本装置即发出提醒信号，“关信号灯”亮。当阀门全部打开，“全开信号灯”亮，表示阀门状态正常。为确保本装置的长期安全可靠性，关键电气部件选用了进口限位开关D4X-7311型号（日本欧姆龙“OMRON”）或同类AZ7311型号（日本松下电工 “NAIS”）。有以上的机械动作寿命，2× 以上电气动作寿命，适用于交直流电源。防尘、防潮，接线端子带保护罩，可防止接触避免意外。
电源参数：交流:10A 250V AC, 10A 125V AC， 直流:0.5A 125V DC，0.25A 250V DC。
